佛山某造紙機械制造公司，主要產品有涂布機、分切復卷機、涂料制備系統、離型原紙、無碳復寫紙加工等,此項目為分切復卷機新設計機型。在性能達到國外同類設備的性能前提下,盡可能降低成本?？蛻粝Ｍ桨缚煽?調試簡單,同時能夠節約機械成本、人工成本和維護成本。
（1）分切復卷機是將造紙廠生產的原紙進行第二次復卷，分切成日常生活紙張的半成品, 為保證紙張在復卷過程中在不被拉斷的同時保持一定的張力，傳統中高端的分切復卷機一般采用速度精度較高的變頻器加上擺棍等傳感器保持紙張的張力，但是機械結構還是很復雜。
（2）高速分切復卷機的電氣傳動系統需要電機運行速度精度高，轉速平穩;為保證設備的生產效率，需要加減速時間不超過40S；為保證安全，緊急停車時間不超過10S；而且在緊急停車過程中不斷紙張，因此對變頻器的轉速精度與硬件都是極高的考驗。
（3）前期的機型設備牽引輥是通過兩根棍子壓住紙張，新的機型設備是通過皮帶連接帶動三個橡膠輥進行牽引,且增加了一個放卷電機，通過變頻器進行張力控制。
2.1 工作原理介紹

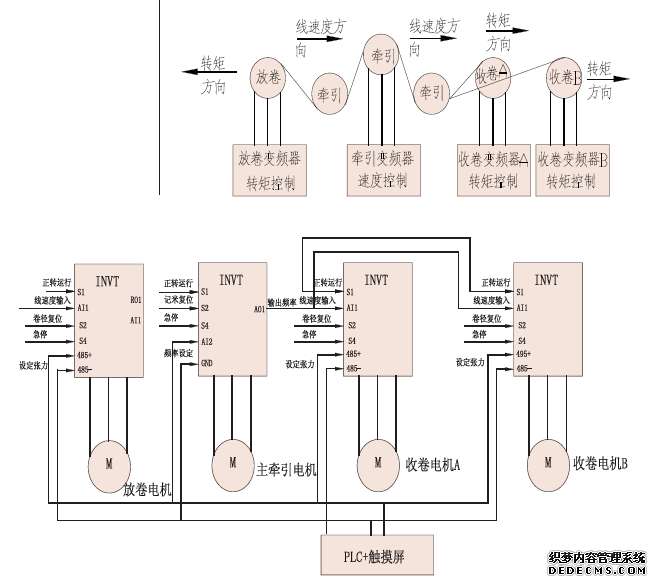

放卷側裝上寬度較大的紙卷，經過牽引軸，然后由多片閘刀將寬紙張切成幾段寬度的紙張，并將分切后的紙張通過滾筒引導分別卷在兩端的轉筒上，即有兩臺收卷控制電機，一臺牽引控制電機，一臺放卷電機，跟隨牽引軸保反向持一定張力放卷，四臺變頻器供直流母線，防止母線過壓。變頻器有三項輸入電源，共直流母線，共同使用一個制動電阻。
2.2 方案說明
在本方案中， 材料放卷采用的是速度控制（VC，有 PG 矢量控制技術）， 通過張力輥（通過汽缸傳授張力）反饋材料張力的瞬態變化，來實時調節放卷電機的轉速，從而實現放卷的恒線速度及恒張力的控制，該分切機材料的放卷直徑變化范圍為98mm~600mm，在材料滿卷實現分切加工時，放卷速度很低（運行頻率在4Hz左右），此時，負載最重，需要電機有非常優秀的低速轉矩輸出能力。另外，該系統要求變頻器能夠控制電機實現0速度張力保持功能，靜態自收緊功能等。
牽引及切刀的控制，在方案中采用速度控制（SVC，無PG矢量控制技術），牽引及切刀的控制，決定了整個分切機的加工車速，在加工線速度達到250米/分鐘時，變頻器的運行為60Hz左右，加工速度的設定方式采用電位器給定。

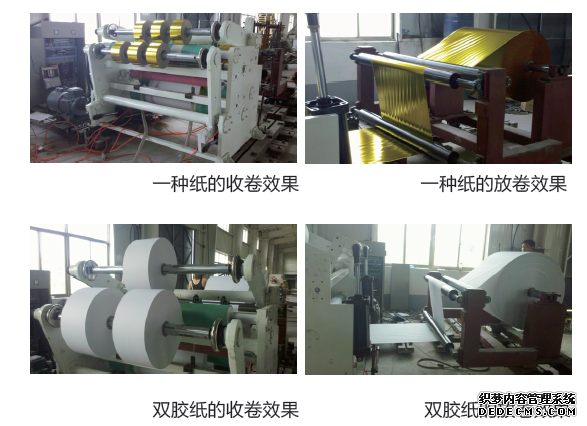

收卷部分，由兩個收卷輥組成，同時對分切后的材料進行卷繞，本系統允許的卷繞直徑變化范圍為98mm~600mm（與放卷相同），無張力反饋回路，系統要求采用恒張力完成收卷控制。一種紙的收卷效果 一種紙的放卷效果雙膠紙的收卷效果 雙膠紙的放卷效果
（1）佛山某大型分切復卷機制造公司的高速機種使用英威騰自主研發的中高端產品GD35，取消掉了擺棍機械裝置，不僅節約了機械成本，而且節約了人工成本與維護成本。
（2）由于分切復卷設備對變頻器的要求高，中高端設備絕大部分電氣傳動均由外資品牌所壟斷，英威騰在高速分切復卷機上的應用，不僅打破了國外供應商在該行業的壟斷地位，而且為分切復卷設備擬定了更可靠、更方便的方案。
深圳市英威騰電氣股份有限公司冶金行業市場經理胡正飛
A：近年來，貴公司為造紙行業提供的產品/解決方案的創新主要體現在哪些方面？
胡正飛：基于國內領先的閉環矢量控制技術, 針對造紙行業工藝需求,很好的實現了張力收放卷及等功率平衡功能, 目前速度響應約為2ms，電流響應能達到 0.1到0.5ms。在閉環時，對應于全范圍，調速比為1:100或更高時，速度控制精度高達0.05%.在變頻器的信息化功能上全面加強,實現了/PROFIBUS-DP/Controlnet / Devicenet /EtherCAT /CAN等多種總線功能。方案上我們能夠提供AC380V高達1700A的單機大功率整流,通過逆變單元實現公共直流母線多機傳動系統，也能夠提供基于張力控制的變頻專機。
A：請您談?wù)勛詣踊夹g(shù)在造紙行業的應用前景。
胡正飛：目前工業以太網的突破性發展，使工業控制的三層網絡盡可能地無縫連接，并能與IT世界相通,造紙生產自動化系統也已由單變量系統發展為多變量系統，控制技術、通信技術和計算機技術已有機地結合在一起，各工段的工藝過程參數的自動檢測和自動控制，精度高、構造復雜的自動檢測儀表和各種類型的自動控制系統已成為造紙工業的重要組成部分。
信息技術不斷推動自動化向更深層擴展,PLC/DCS/IPC等自動化技術互補滲透, 更注重功能和信息安全,同時控制系統由集中向分散化發展, 無線通訊技術及射頻識別技術（RFID）也進一步滲透控制領域, 人機界面更趨人性化。
變頻器性能更加擴展, 要求全數字化、功能齊全、能夠補償負荷變化的自適應、調諧技術，特別是分布式具有通信、聯網功能和集成PLC的高端變頻器, 變頻器性能在低速時的過載能力，穩定的、四象限運行能力以及一機驅動多臺電機的負荷平衡等方面也有所增強。
